ماكينة نفخ الكابلات FOK
ماكينة FOK لنفخ الكابلات هي نظام هوائي لدفع الكابلات لأقطار Ø9-22 مم داخل قنوات بأقطار Ø20-50 مم. صُممت للمقاولين الذين يحتاجون إلى ماكينة متوسطة قوية بين وحدات الكابلات الدقيقة الصغيرة والأنظمة الهيدروليكية الأثقل، مع قبضة مستقرة للكابل ومحركين هوائيين وسرعة تركيب تصل إلى 80 م/دقيقة.
لمشاريع شبكات العمود الفقري والمترو والتغذية وFTTx الكبيرة، توفر FOK نطاق عمل أوسع من ماكينات الكابلات الدقيقة المدمجة مع سهولة أكبر في النقل والإعداد مقارنة بالموديلات الهيدروليكية الأكبر. ووفق ورقة البيانات الرسمية، يمكن أن تصل مسافة التركيب القصوى إلى 3000 م لكابل 12 مم داخل قناة 40 مم عند توفر ظروف مناسبة للكابل والقناة والضاغط.
- قطر الكابل: Ø9-22 مم
- قطر القناة: Ø20-50 مم
- دفع هوائي مزدوج
- السرعة القصوى: 80 م/دقيقة
- المسافة القصوى: حتى 3000 م

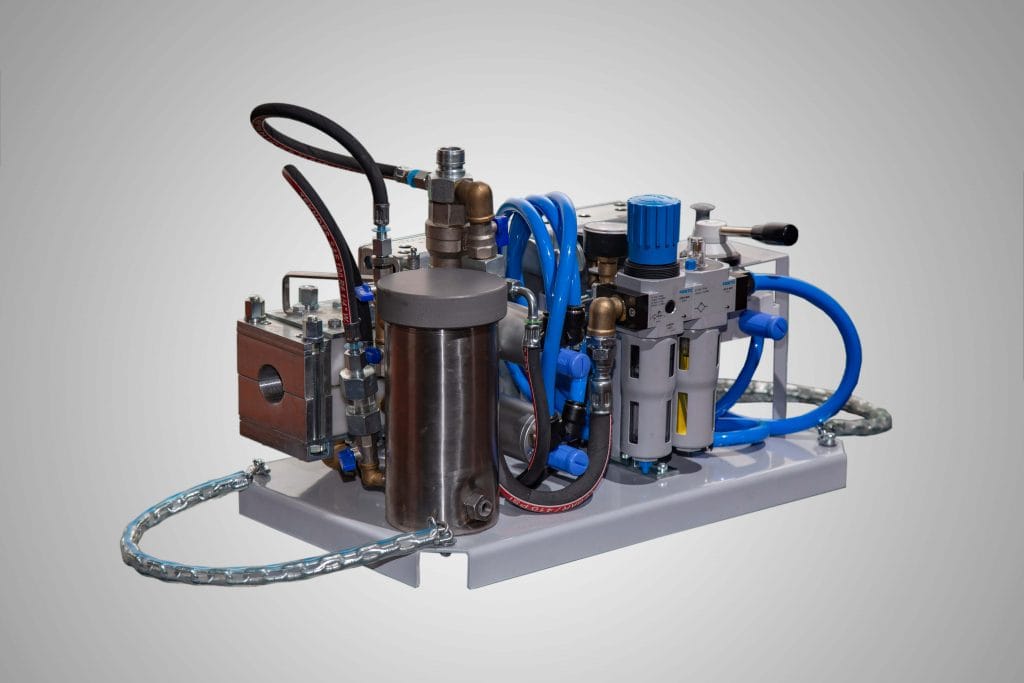

نظرة عامة على ماكينة FOK لنفخ الكابلات
صُممت ماكينة FOK لنفخ الكابلات لتركيب كابلات الألياف الضوئية داخل قنوات اتصالات مجهزة مسبقًا باستخدام الهواء المضغوط وقوة دفع متحكم بها. نطاق عملها مناسب لأقطار الكابلات المتوسطة والأكبر عندما لا تكون ماكينات الكابلات الدقيقة المدمجة كافية بينما تكون الوحدة الهيدروليكية الكاملة أكبر من حاجة المشروع.
تستخدم الماكينة محركين هوائيين ونظام محاذاة للكابل ومجموعات باليت قابلة للتبديل وأدوات توصيل للقناة ووظائف تزييت مدمجة للحفاظ على تغذية مستقرة. هذا مهم ميدانيًا لأن القبضة غير المستقرة وتسرب الهواء وسوء المحاذاة تؤدي إلى فقدان الوقت وتلف الغلاف وتقليل مسافة النفخ.
FOK عملية أيضًا من الناحية التجارية. يمكن لإطار واحد تغطية عدة أقطار للكابلات عبر تغيير مجموعات الباليت وأجزاء المحاذاة، لذلك لا يحتاج الموزعون والمقاولون إلى تخزين عدة ماكينات متوسطة لنطاقات متقاربة.
أفضل استخدامات FOK
- تركيب ألياف شبكات العمود الفقري والتغذية
- مشاريع ألياف المترو والمرافق
- مسارات قنوات أطول حيث تكون إدارة الهواء المستقرة مهمة
- مقاولون يتعاملون مع أكثر من نطاق قطر للكابلات
- فرق تحتاج مرونة ميدانية دون الانتقال إلى منصة هيدروليكية
لماذا تختار ماكينة FOK لنفخ الكابلات
نطاق واسع للكابلات
تغطي ماكينة واحدة جزءًا كبيرًا من أعمال تركيب الألياف متوسطة الحجم مع خيارات باليت لكابلات 9-13 مم و14-18 مم و19-22 مم.
توافق واسع مع القنوات
تتعامل FOK مع أحجام القنوات الشائعة في مشاريع التغذية والعمود الفقري والبنية التحتية.
سرعة تركيب عالية
تظهر كفاءة العمالة عندما تكون القناة مجهزة جيدًا والضاغط بالحجم الصحيح.
قوة دفع مستقرة
يساعد المحركان الهوائيان في الحفاظ على ثبات تغذية الكابل وتقليل الانزلاق.
إمكانات قوية للمسافة
تذكر ورقة البيانات الرسمية مسافة تصل إلى 3000 م لكابل 12 مم في قناة 40 مم عند ظروف وإعداد مناسبة.
تزييت وتحكم مدمجان
تزييت القناة والمحركات الهوائية والتوصيل السريع والتحكم بالاتجاه أجزاء مدمجة في منطق تشغيل الماكينة.
المواصفات الفنية لماكينة FOK لنفخ الكابلات
| نوع الماكينة | ماكينة FOK هوائية لنفخ الكابلات |
|---|---|
| الإصدار القياسي | دفع بمحركين هوائيين |
| قطر الكابل | Ø9-22 مم |
| خيارات الباليت | 9-13 مم / 14-18 مم / 19-22 مم |
| القطر الخارجي للقناة | Ø20-50 مم |
| وحدة الدفع | هوائية |
| أقصى استهلاك للهواء | 3 م3/دقيقة عند 6 بار |
| العزم / القدرة القصوى | 8.5 نيوتن متر × قطعتين |
| أقصى مسافة دفعة واحدة | حتى 3000 م (كابل 12 مم / قناة 40 مم، حسب ظروف الموقع) |
| السرعة القصوى | 80 م/دقيقة |
| أقصى ضغط هواء | 16 بار |
| أقصى ضغط ماء | 23 بار |
| أبعاد الماكينة مع الصندوق | 380 × 610 × 440 مم |
| وزن الماكينة | 40 كغ |
| الوزن الإجمالي | 49 كغ |
متطلبات الضاغط لماكينة FOK
- أقل ضغط تشغيل: 12 بار
- تدفق الهواء الموصى به: 10.5 م3/دقيقة (حوالي 371 CFM)
- ضغط القناة أثناء النفخ: 10.5 بار على الأقل
- ضغط المحرك الهوائي: 6.5-7 بار
- ضغط مكبس الباليت: 2-4 بار
سعة الضاغط وحالة القناة وبنية الكابل وهندسة المسار وجودة الإحكام تؤثر مباشرة في أداء النفخ.
المكونات الرئيسية لماكينة FOK
- وصلة أنبوب سريعة لتوصيل الضاغط بسرعة
- توصيل سهل للقناة لتثبيت القناة عند مدخل الماكينة
- دفع بسلسلة مكسوة بالمطاط لدفع الكابل دون انزلاق
- أجزاء محاذاة للكابل لإبقائه في المركز
- منظم ضغط المكبس للتحكم بقوة القبضة
- صمام تحكم بالاتجاه لتغيير اتجاه الدفع والسحب
- وحدة تزييت الهواء لحماية المحركات
- منظم ضغط الهواء للتحكم بضغط المحركات
- محركان هوائيان لقوة دفع ثابتة
- وحدة تزييت القناة لتقليل الاحتكاك
تطبيقات ماكينة FOK
المستخدمون النموذجيون
- مقاولو الألياف الضوئية
- مركبو بنية الاتصالات
- فرق مشاريع المرافق والبلديات
- مقاولو شبكات العمود الفقري والمترو
- موزعون يدعمون فرق التركيب الميداني
المشاريع النموذجية
- مسارات تغذية FTTx
- تركيب ألياف العمود الفقري
- شبكات قنوات ألياف المترو
- روابط الاتصالات في الحرم والمواقع الصناعية
- مقاطع قنوات طويلة تحتاج أداء نفخ متحكمًا به
كيفية إعداد ماكينة FOK
تحقق من جاهزية القناة
تأكد من أن القناة نظيفة ومتصلة وخالية من العوائق. حالة القناة من أهم عوامل مسافة النفخ.
اختر مجموعة الباليت الصحيحة
طابق مقاس الباليت وأجزاء المحاذاة مع قطر الكابل الفعلي. المقاس غير الصحيح يسبب الانزلاق أو آثارًا على الغلاف أو ضعف كفاءة الهواء.
اضبط المحور والبكرات
حاذِ مسار الكابل مع محور الماكينة واضبط تباعد البكرات ليدخل الكابل مركزيًا.
صل الضاغط واضبط الضغوط
استخدم خرطوم هواء 1 بوصة مع الوصلة السريعة. حافظ على ضغط القناة حول 10.5 بار كحد أدنى، وضغط المحركات 6.5-7 بار، وضغط الباليت 2-4 بار.
استخدم التزييت بالشكل الصحيح
استخدم نظام تزييت القناة لتقليل الاحتكاك واضبط معدل تزييت المحركات الهوائية.
تحكم بالسرعة والاتجاه
استخدم صمام التحكم بالاتجاه. عند تغيير الاتجاه، أوقف الحركة أولًا واتبع إجراء التشغيل الرسمي.
نقاط الصيانة من دليل المستخدم
- تصريف الرطوبة المتجمعة من وحدة تجهيز الهواء
- الحفاظ على تزييت المحركات الهوائية وتعبئة الخزان عند الحاجة
- يوصى بالتزييت في نهاية اليوم لحماية المحامل من الصدأ
- فحص تآكل الباليت واستبدال الأجزاء قبل بدء الانزلاق
- الحفاظ على نظافة الأختام وحلقات O والفلاتر لمنع فقد الهواء
محتويات الحزمة القياسية لماكينة FOK
حزمة الماكينة الرئيسية
- مجموعة باليت واحدة (قطعتان)
- وحدة تزييت قناة واحدة
- محركان هوائيان
- وحدة تزييت هواء واحدة
- مجموعة أجزاء محاذاة للكابل
الملحقات المضمنة
- دليل المشغل
- مداخل للكابل
- مداخل للقناة
- مجموعة Blue Nutring
- حلقة O مطاطية سوداء بطول 2 م
- Quick insert air jack
- طقم أدوات
- صندوق أدوات بلاستيكي
- صندوق خشبي محمي مع حامل
غير مشمول
- ضاغط الهواء
- زيت التزييت
- مبرد الهواء
يجب تحديد التهيئة قبل عرض السعر؛ اختيار الباليت وأدوات القناة يحدد الحزمة القابلة للاستخدام.
منطق طلب ماكينة FOK
خيارات الباليت ومحاذاة الكابل
- قطر كابل 9-13 مم: Pallet Set UPCOM Code 1001 / Cable Aligning Parts UPCOM Code 1005
- قطر كابل 14-18 مم: Pallet Set UPCOM Code 1201 / Cable Aligning Parts UPCOM Code 1204
- قطر كابل 19-22 مم: Pallet Set UPCOM Code 1101 / Cable Aligning Parts UPCOM Code 1104
خيارات أداة توصيل القناة
- قناة 20 مم: Duct Connection Tool UPCOM Code 1002
- قناة 32 مم: Duct Connection Tool UPCOM Code 2100
- قناة 40 مم: Duct Connection Tool UPCOM Code 2101
- قناة 50 مم: Duct Connection Tool UPCOM Code 2102
مثال على تهيئة الطلب
FOK Machine + 1001 + 1005 + 2100
مثال: ماكينة FOK مع مجموعة باليت 9-13 مم وأجزاء محاذاة 9-13 مم وأداة توصيل لقناة 32 مم. إذا احتاج العميل نطاق كابلات أوسع، تُضاف المجموعة وأجزاء المحاذاة المناسبة للقطر الخارجي المقاس.
دعم FOK الميداني
هل تستخدم ماكينة FOK بالفعل؟ افتح مركز الدعم الميداني لـ FOK لإعداد الماكينة واستكشاف الأعطال وأكواد قطع الغيار والفيديوهات وإرشادات طلب الدعم.
هذه المنطقة للمستخدمين الحاليين وفرق الميدان. للتهيئة أو عرض سعر جديد استخدم نموذج طلب التهيئة.
أدوات الدعم المتاحة
- Setup Wizard لقياسات الكابل والقناة
- مرجع UPCOM Code لقطع غيار FOK
- فحوص استكشاف الأعطال
- إرشادات الصيانة
- نموذج طلب الدعم
فيديوهات ماكينة FOK
يمكن مشاهدة فيديوهات ماكينة FOK الرسمية التي تغطي الإعداد وأجزاء الماكينة ومنطق الضبط وخطوات الصيانة الأساسية.
فيديو إعداد ماكينة FOK
يوضح إجراءات الإعداد الأساسية وأجزاء الماكينة والضبط الدقيق ونقاط الصيانة قبل الاستخدام الميداني.
فيديو تشغيل ماكينة FOK
يوضح مكونات الماكينة وخطوات الإعداد وتفاصيل الضبط المطلوبة لتشغيل آمن ومستقر.
ماكينات وملحقات وأدلة مرتبطة بـ FOK
للكابلات الأصغر ضمن نطاق Ø1-8 مم مع دفع كهربائي.
عرض ElektroFOKخيار مدمج لنطاقات كابلات أصغر عندما تكون قدرة FOK غير ضرورية.
عرض MiniFOKللأعمال التي تتطلب قدرة هيدروليكية ومسافات أطول.
عرض HidroFOKملحق مفيد للـ overblowing وإدارة مرور الهواء والكابل.
عرض Y Connectorالأسئلة الشائعة حول FOK
ما أقطار الكابلات التي تدعمها FOK؟
صُممت FOK لكابلات ألياف ضوئية بأقطار من Ø9 مم إلى Ø22 مم باستخدام الباليت وأجزاء المحاذاة الصحيحة.
ما أحجام القنوات المتوافقة مع FOK؟
تدعم الماكينة أقطارًا خارجية للقنوات من Ø20 مم إلى Ø50 مم مع أداة التوصيل المناسبة.
ما السرعة القصوى لـ FOK؟
السرعة القصوى الرسمية 80 م/دقيقة. السرعة الفعلية تعتمد على جودة القناة وبنية الكابل وإمداد الهواء والإعداد.
ما أقصى مسافة يمكن تركيبها دفعة واحدة؟
تذكر ورقة البيانات حتى 3000 م لكابل 12 مم في قناة 40 مم. النتيجة الفعلية تعتمد على جودة المسار والإحكام والاحتكاك وإخراج الضاغط وخصائص الكابل.
ما الضاغط الموصى به؟
يوصى بسعة لا تقل عن 10.5 م3/دقيقة عند 12 بار، وبضغط قناة يقارب 10.5 بار كحد أدنى أثناء التشغيل.
هل ضاغط الهواء ضمن الحزمة القياسية؟
لا. ضاغط الهواء وزيت التزييت ومبرد الهواء غير مشمولة في الحزمة القياسية.
هيئ ماكينة FOK لمشروعك
لإعداد الحزمة الصحيحة، أرسل القطر الخارجي للكابل والقناة وطول المسار وتفاصيل الضاغط. اختيار الأدوات الصحيح يمنع عدم تطابق الحزمة وتأخيرات الميدان.
